氢燃料电池试验箱

作者:林频仪器    发布日期:24-05-13 14:57

氢燃料电池试验箱

  • 设备型号:LRHS-22.5M-QDC
  • 标准配置:
  • 外形尺寸:3200mm×3920mm×2780mm(宽×深×高),不含电机高度
  • 工作尺寸:3000mm×3000mm×2500mm(宽×深×高)

1、特别说明:产品图片以及参数跟实际产品略有差异

2、定制说明:一切规格按照客户实际情况或量身定制,支持非标定制。

3、库存配送:有货,全国送货保障!

4、温馨提示:本产品型号众多,案例仅供参考,更多型号请联系客服!

在线询价 咨询电话:4000-662-888

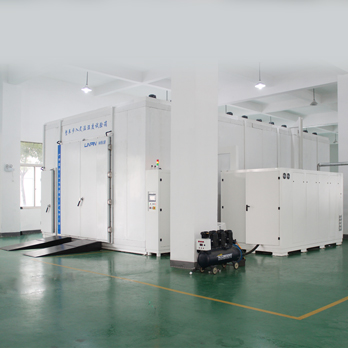

  • 氢燃料电池试验箱|蓄电池试验箱图片一
  • 氢燃料电池试验箱|蓄电池试验箱图片二
  • 氢燃料电池试验箱|蓄电池试验箱图片三
  • 氢燃料电池试验箱|蓄电池试验箱图片四
设备型号 LRHS-22.5M-QDC
工作室尺寸 3000mm×3000mm×2500mm(宽×深×高)
外型尺寸 3200mm×3920mm×2780mm(宽×深×高),不含电机高度
机组尺寸 约2600mm×2500mm×2080mm×1组(宽×深×高)
动力柜尺寸 约1000mm×800mm×2080mm×2组(宽×深×高)
氢气系统尺寸 约4320mm×2300mm×2080mm(宽×深×高),不含电机高度
空气系统尺寸 约5020mm×2500mm×2080mm(宽×深×高),不含电机高度
动力柜尺寸 约800mm×600mm×2080mm×5组(宽×深×高)



温度范围 -50℃~+100℃【满足静态储存要求】
-40℃~85℃【满足热负载要求,最高 150kW 散热量】
湿度范围 10%~95%RH(10℃~85℃范围内)【静态无热负载】
65℃下,湿度由 10%到 95%的响应时间不超过100min【静态无热负载】
温湿度60℃/90%RH【热负载 150kW】
温度控制精度 ≤±1℃【发动机不运行时】、≤±3℃【发动机运行时,最高150kW散热量】
温度波动度 ≤±0.5℃【空载】、≤±3℃【带载150KW】
温度均匀度 ≤2.0℃【发动机在舱内无散热时】
湿度控制精度 ±5%RH 以内【空载】
湿度波动度 ≤±5%RH【空载】
升温速率 -40℃~+85℃,全程平均速率1℃/min【内部放置540kg电堆,散热150KW】
降温速率 +85℃~-40℃,全程平均速率1℃/min【内部放置540kg电堆,散热150KW】
客户测试产品 试验产品:金属燃料电堆发动机+总重量:540kg+电堆功率:150kw
使


外箱材质 优质冷轧钢板(t=1.0mm),表面静电喷塑处理
内箱材质 不锈钢板(SUS304-CP 2B 研磨加工)
底板材料 防滑不锈钢板(SUS304)t=3.0mm的焊接。底板承载要求:大于2T/mP2
保温材质 150mm硬质聚氨酯发泡保温层
照 明 灯 防爆LED灯,具有防湿、防爆、透明、隔热、不易产生蒸汽结霜等



控 制 器 进口“优易控”品牌温湿度仪表
制冷系统 德国“比泽尔”半封闭风冷/水冷式压缩机制冷方式
温度传感器 高精度Pt100 铂金电阻温度传感器
湿度传感器 高精度芬兰维萨拉“vaisala"电容式湿度传感器
卸 压 孔 配备电动压力平衡装置,任何情况下保持环境舱内为0~50Pa范围的微正压
送 风 机 单吸入多叶片离心式防爆风机,变频可调
安全呼叫系统 箱内设有呼叫系统,突发紧急事件时方便呼叫,可确保里面工作人员在紧急情况下的安全
可选配件 泵吸式防爆型氢气/氧浓度报警系统、烟尘浓度报警、门禁系统、防爆汇压保护装置、可视化监控系统等
安全保护 压缩机低压/过载/高压报警,氢气/氧气/烟尘浓度报警、风机过载、系统异常报警、紧急停止开关、缺水、短路、缺相、超温等保护
电源电压 AC380V±10% 50Hz
总 功 率 最大负荷容量约270KW、最大电流:480A
氢气系统功率约138KW、最大电流:240A
空气系统功率约165KW、最大电流:290A
总空气开关容量1500A
